电源热管理解决方案

方案概述

电源作为电力系统的核心能量转换装置，承担着将一次能源转化为终端设备适配电能的关键职能。

当前主流电源产品涵盖：

①功率转换类（逆变电源、开关电源）。

②稳压保障类（交流稳压电源、UPS不间断电源）。

③场景定制类（PC主机电源、通讯基站电源、LED驱动电源、安防监控电源、医疗设备专用电源及工业高压电源）。

【技术演进背景】在电子设备微型化与高密度集成趋势下，电源系统正面临功率密度倍增与物理尺寸压缩的双重技术挑战。当前行业已形成明确的技术演进路径：构建大功率输出与小体积封装相统一的电源架构体系。

【热管理难度】随着功率体积比的持续提升，热失效风险呈现指数级增长：
1，半导体器件结温超标引发的性能劣化
2，电解电容电解质干涸导致的容量衰减
3，焊点热疲劳引发的机械失效
4，有机材料热老化造成的绝缘性能下降。实验数据显示，工作温度每升高10°C，电源模块失效率将提升1.5-2倍。

【热设计策略】为构建可靠的热平衡系统，需建立三级热控机制：
1，架构层面优化热流路径设计
2，组件层面实施梯度散热布局
3，材料界面构建高效导热通道。
其中，导热界面材料（TIM）的选型直接影响接触热阻系数，要求其同时满足＞5W/mK导热率、＜0.3°C·cm²/W界面热阻以及长期热稳定性等关键指标。

【技术演进方向】新一代电源散热方案正朝着相变材料应用、液态金属填充、三维均温结构等方向突破，通过材料创新与结构设计的协同优化，实现热流密度从当前10W/cm²向30W/cm²的跨越式发展。
解决方案
电源适配器 导热材料解决方案

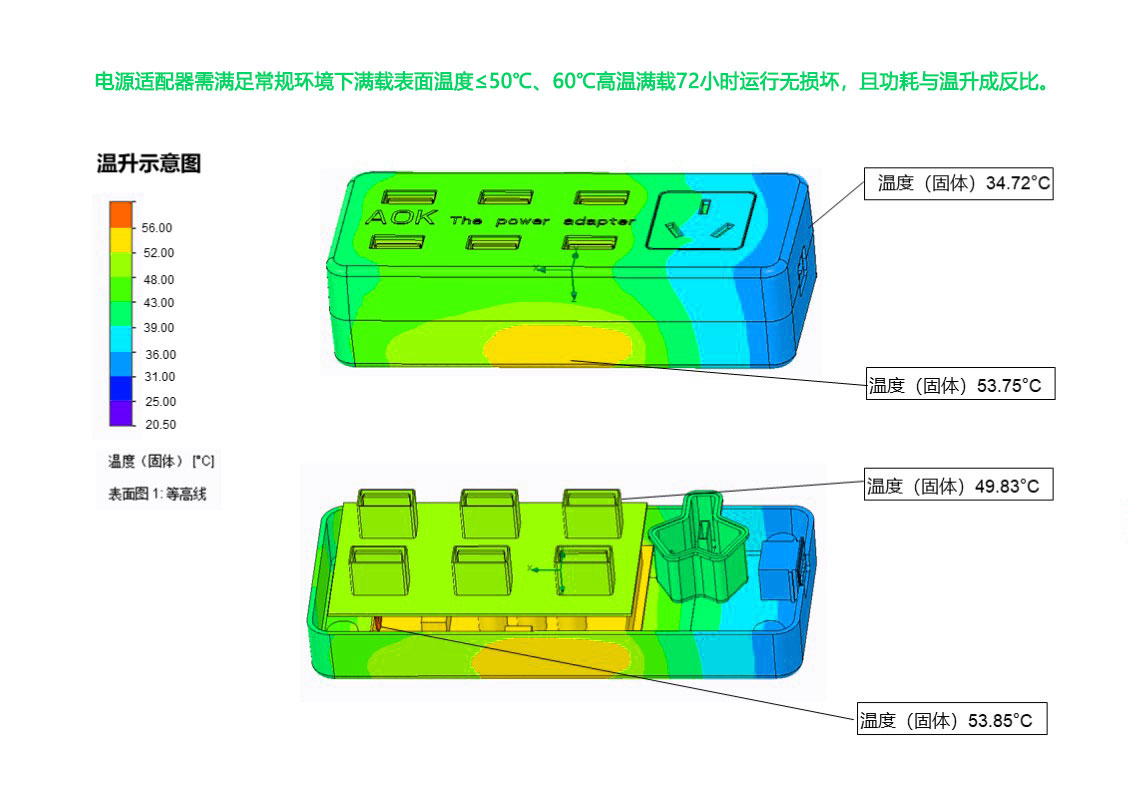

电源适配器大家在日常生活中经常接触到，长时间使用会发烫发热，如果使用时电源的温度过高，会严重影响产品性能，甚至是安全隐患。选择合适的导热材料帮助电源散热，提高产品的稳定性，是非常有必要的。

导热硅胶片在电源中的应用
电源适配器散热优化方案总结：
1. 发热源管理
  - PCB板上的MOS管、变压器、晶体管/二极管等发热元器件，通过导热界面材料填充其与铝制散热器及外壳之间的缝隙，将热量高效传导至外壳。
2. PCB背面保护与散热
  - 在PCB背面针脚面贴附 导热硅胶垫片，实现三重功能：
    ✓ 绝缘保护：防止短路风险
    ✓ 机械防护：缓冲振动、防刺穿PCB
    ✓ 安规支持：满足客户端安全规范要求
  - 同时辅助均衡散热，提升电源长期工作稳定性。

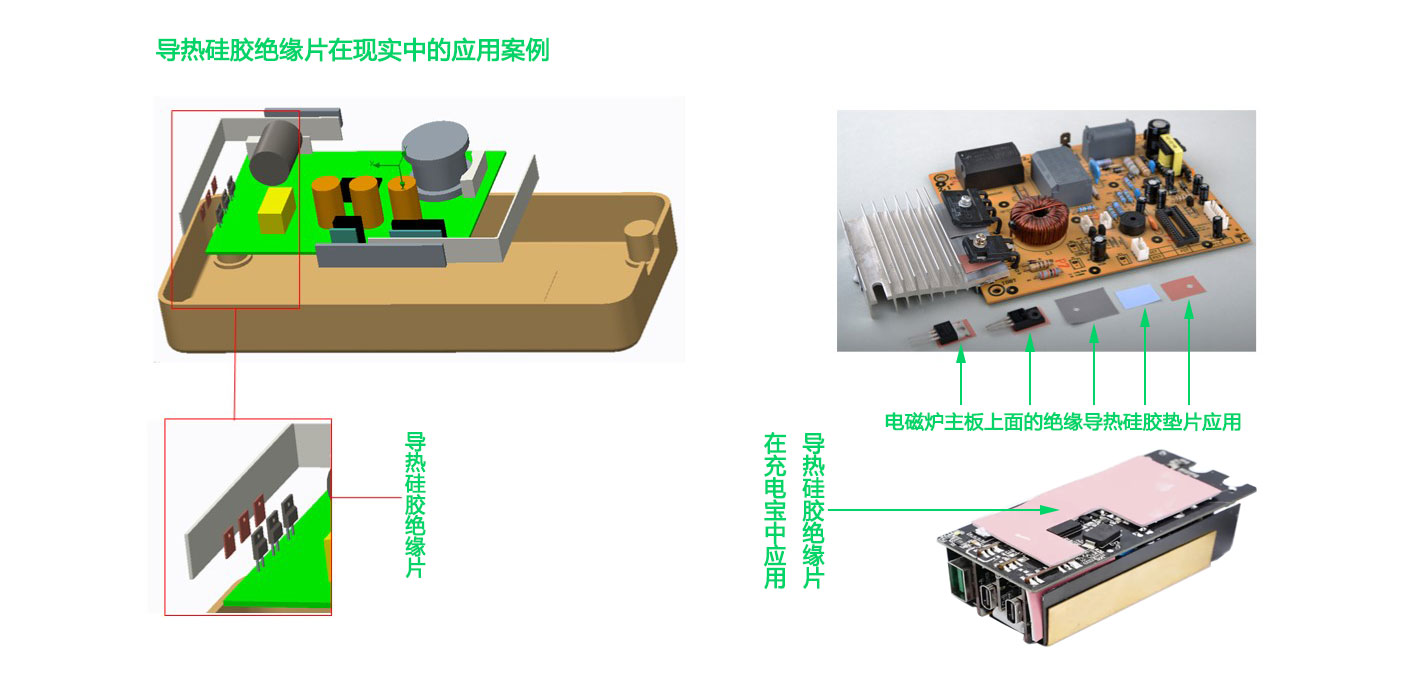

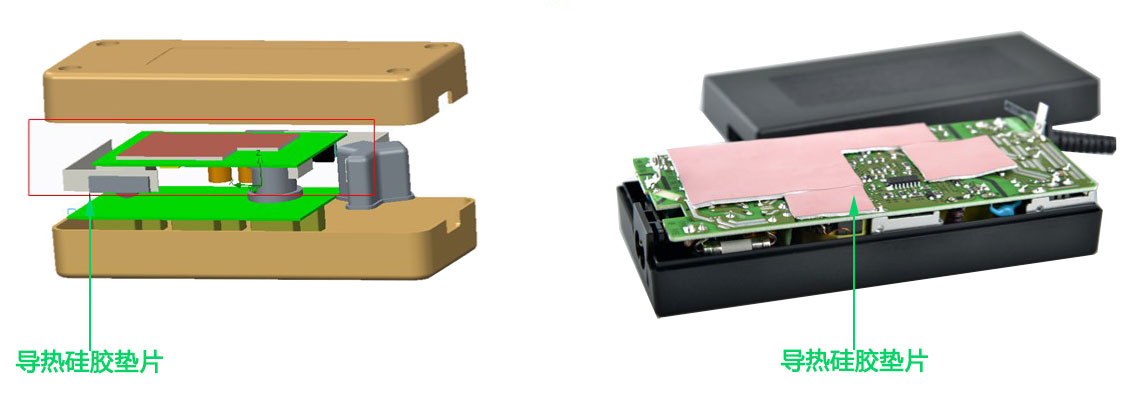

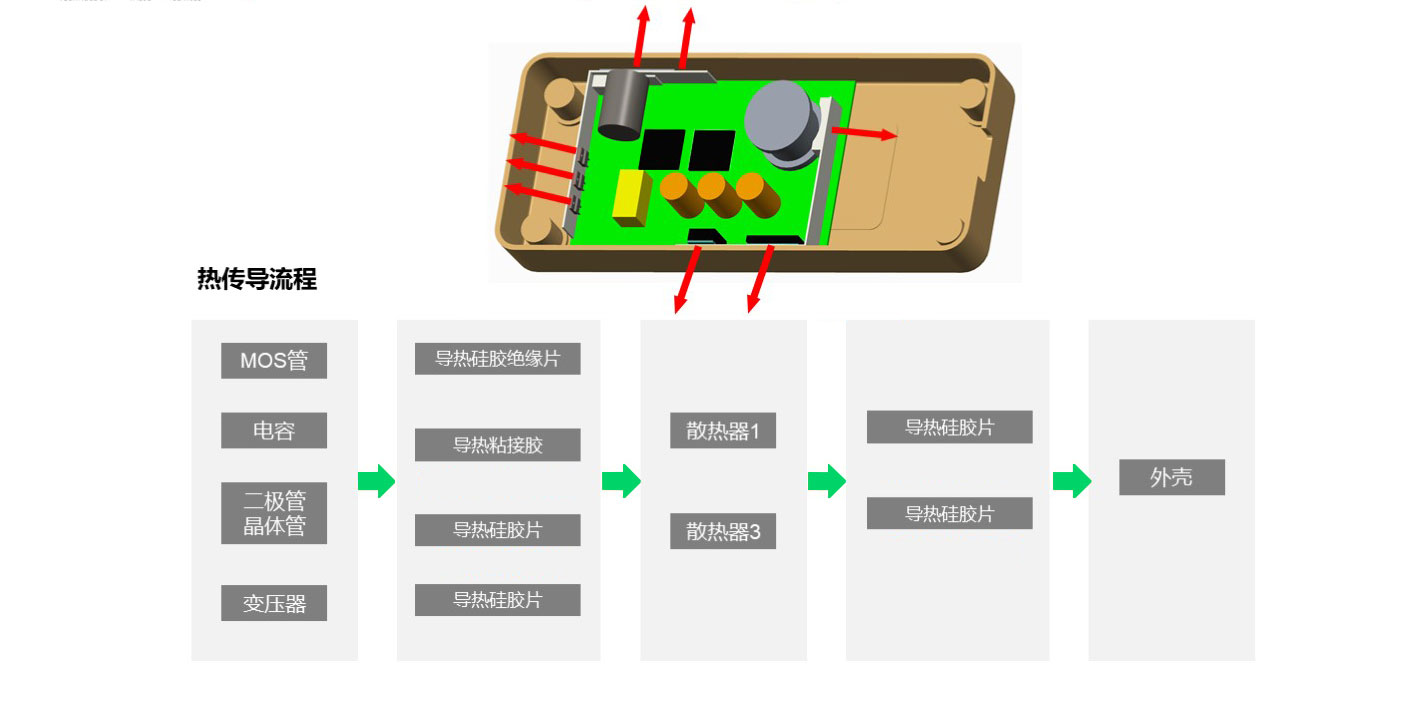

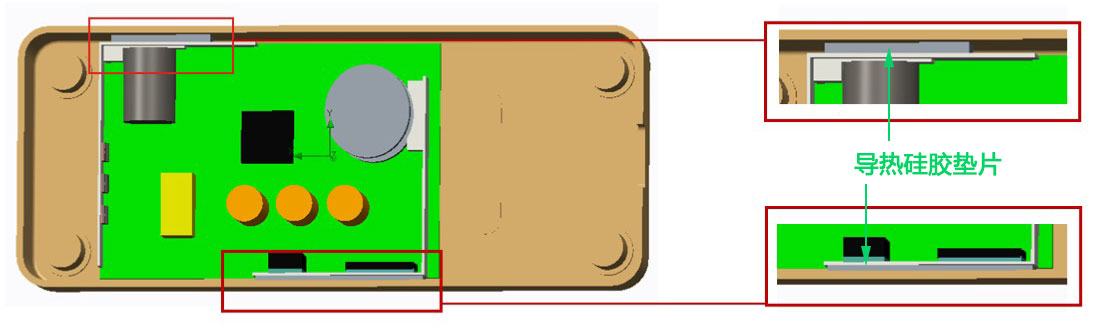

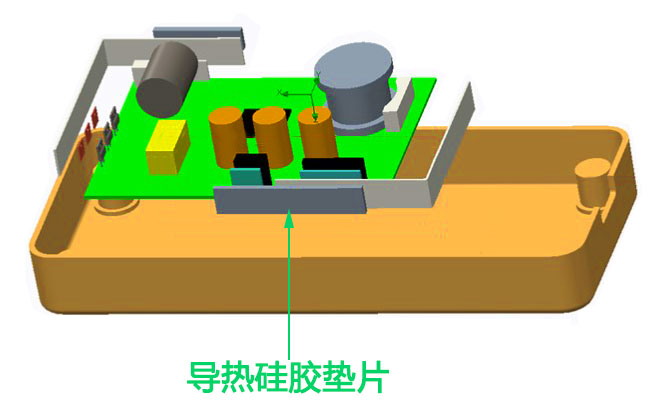

该导热解决方案，可采用导热硅胶垫片，具体应用部位、导热材料选型、使用方式可参考示意图：

针对1.5-3W功率发热芯片，采用导热系数0.8-1.2 W/m·K、厚度0.5-20mm的导热硅胶片，填充二极管与铝板散热器间的装配公差缝隙，定向传导热量以优化散热。

导热硅胶绝缘片应用于TO-220/TO-247/TO-218等标准封装的MOS管与铝板散热器之间，通过螺丝锁合填充装配间隙，在传递热量的同时实现电气绝缘，提升导热效能。

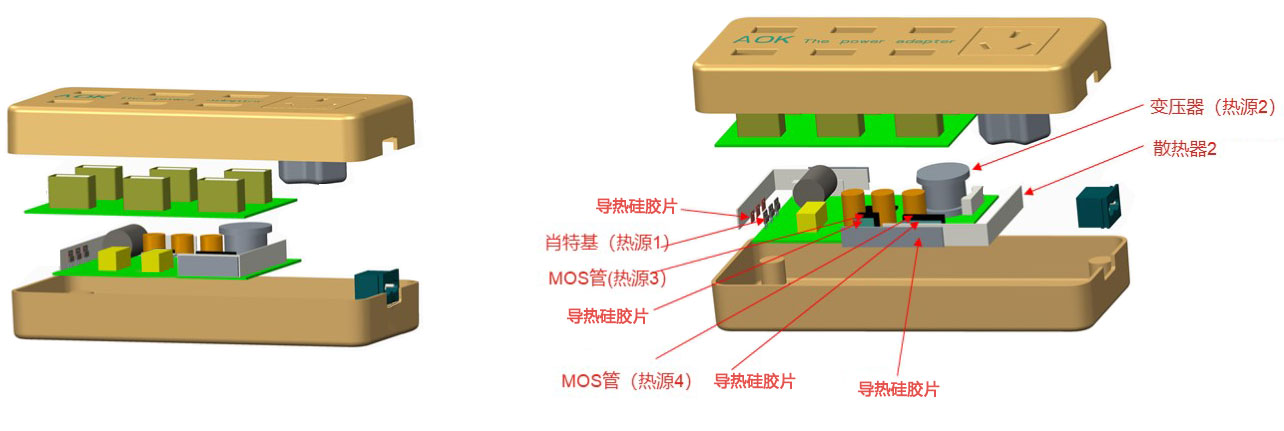

该导热解决方案，可采用导热硅胶绝缘片，具体应用部位、导热材料选型、可使用方式可参考下示意图：

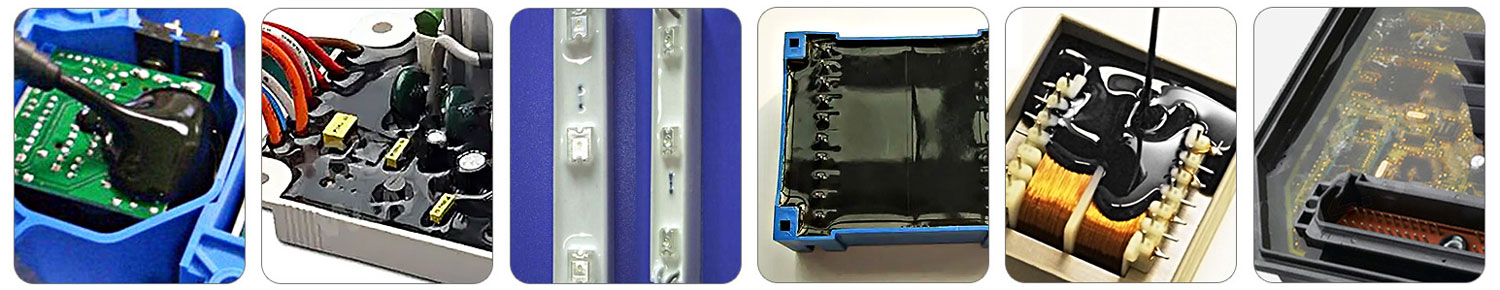

导热灌封胶在电源中的应用
电源内部导热与防护方案总结：
1. 应用背景
  - 针对电源内部凹凸不规则结构，选用灌封胶作为导热界面材料，确保：
    ✓ 完全包裹变压器等发热体
    ✓ 材料固化后固定不位移
2. 灌封策略选择
  - 局部灌封
    ▸ 适用场景：发热量大且集中的关键区域
    ▸ 使用条件：其他导热材料无法满足散热需求时
  - 整体灌封
    ▸ 强制应用：户外长期工作电源
    ▸ 复合功能：
    ➢ 基础散热优化
    ➢ 防水防潮（IP防护）
    ➢ 结构密封抗震
3. 技术优势
  - 通过流动性胶体填充复杂空间，消除空气热阻
  - 固化后形成一体化防护层，兼具导热与机械保护双重特性
该导热解决方案，可采用导热灌封胶。
