元器件过热解决方案导热硅胶布——十年实战验证的柔性散热“降温毯”

在电子设备越来越轻薄、性能越来越强的过去十多年里，一个老问题始终如影随形：元器件过热。从2010年智能手机爆发起步，到2015年LED路灯大规模上路，再到2020年后5G基站密集部署、新能源车电控系统持续升级，发热不再是“偶发故障”，而是设计阶段就必须直面的硬约束。

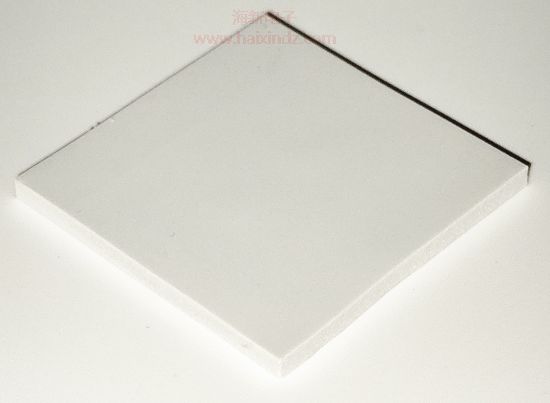

而在这场与热量的持久战中，“导热硅胶布”悄然成为工程师案头最常被翻出的材料之一——它不像硅脂那样需要精确涂覆，也不像金属均热板那样依赖精密加工；它柔软、可裁、绝缘、耐温，像一条会“呼吸”的降温毯，轻轻一贴，就把烫手的芯片、MOSFET、IGBT或电源模块表面的热量稳稳导走。

为什么是“布”？不是片，不是膏，不是胶？这恰恰是它在过去十余年落地应用中最鲜明的差异化价值。传统导热硅胶片偏硬，压缩率有限，面对不平整的元器件表面（比如带引脚的功率器件、堆叠式PCB焊点），容易存在微空隙，热阻陡增；而导热硅脂虽填充性好，却易干、易泵出、有污染风险，不适用于长期免维护场景。导热硅胶布则用高分子基材+氧化铝/氮化硼填料+特殊交联工艺，在保持柔韧延展性的同时，实现1.5–3.0 W/m·K的稳定导热系数，厚度从0.2mm到1.5mm可灵活选型，还能模切打孔、背胶定制，真正适配产线装配节奏。

真实案例最有说服力。2016年某国产工业变频器厂商在替换进口散热方案时发现：原用导热垫片在-20℃低温启动后出现轻微开裂，导致模块温升超标5℃以上；改用定制厚度0.8mm、邵氏A硬度65度的导热硅胶布后，不仅低温不开裂，还因更好贴合IGBT模块背面凸起结构，实测结温下降7.2℃，整机寿命延长近40%。类似反馈，在通信基站PA模块、车载OBC充电控制器、LED驱动电源等场景反复出现——不是单纯比参数，而是看它在真实振动、冷热循环、长期老化下的“不掉链子”。

安全性同样是十年市场筛选出来的共识。早期部分低价产品采用非阻燃硅胶基体，一旦周边发生短路起火，反而助燃。而如今主流方案（包括海新电子自研系列）普遍通过UL94 V-0认证，工作温度覆盖-45℃至200℃，即便在充电桩内部高温高湿环境下连续运行5年以上，仍保持弹性与绝缘性（体积电阻率＞1×10¹⁵ Ω·cm），既隔绝电流，又疏导热量。

更值得留意的是它的“隐性成本优势”。某笔记本ODM厂2022年测算过：改用预模切带背胶的导热硅胶布替代人工涂硅脂+贴片组合工序后，单台组装时间缩短12秒，不良率下降0.8%，且避免了硅脂溢出污染摄像头模组的风险——省下的不只是材料钱，更是返工、质检和客诉的成本。

说到底，“元器件过热解决方案导热硅胶布”不是某个炫技的新概念，而是工程师用十年时间，在无数个闷热车间、嘈杂产线、失效分析报告里反复验证出来的务实选择：它不追求极限导热，但力求可靠、易用、耐久；它不替代风冷或液冷，却让这些冷却方式真正“发挥效力”。当设备越做越小、功率密度越来越高，一条柔韧、安静、守得住底线的导热硅胶布，或许正是那个被低估，却最不该被忽略的“降温守门人”。
